Ghidul de inginerie definitiv pentru suflantele cu rădăcini cu cuplare directă

1. Suflante cu rădăcini cu cuplare directă: Concept de bază

2. Mecanica deplasării pozitive rotative cu cuplare directă

3. Avantaje de performanță față de sistemele cu curea

4. Instalare și aliniere: Precizie pentru longevitate

5. Protocoale de întreținere pentru unitățile cu acționare directă

6. Aplicații industriale critice

7. Specificații tehnice cheie și ghid de selecție

8. Întrebări frecvente (FAQ)

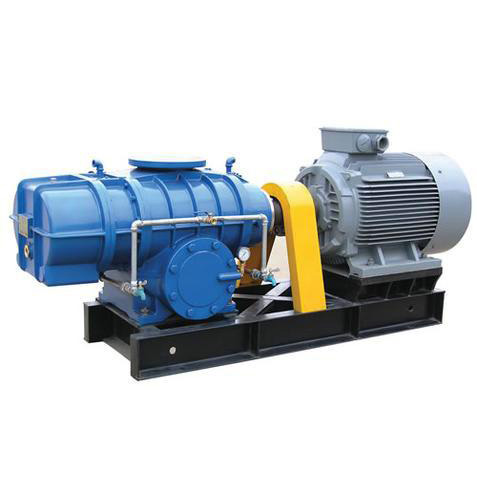

1. Suflante cu rădăcini cu cuplare directă: Concept de bază

În centrul nenumăratelor procese industriale, de la tratarea apelor uzate până la transportul pneumatic, se află tehnologia robustă deSuflante cu rădăcini cu cuplare directă. Spre deosebire de alternativele cu curea, aceste unități au o legătură mecanică directă între motor și arborele suflantei prin intermediul unui cuplaj. Această distincție aparent simplă aduce beneficii profunde în ceea ce privește eficiența, durabilitatea și stabilitatea operațională. Prin eliminarea curelei, sistemul eradică un punct comun de uzură și pierderea de energie, făcând suflantele cu rădăcini cu cuplare directă o alegere preferată pentru aplicațiile cu funcționare continuă unde fiabilitatea este primordială.

Această configurație directă asigură că viteza de rotație a motorului este transferată cu precizie către rotoare, oferind un flux de aer stabil, fără pulsații, care este critic pentru procese precum aerarea în tratamentul biologic sau transportul materialului în fabricile de ciment. Filosofia de proiectare se concentrează pe pierderi mecanice minime și pe timpul de funcționare maxim, motiv pentru care industriile cu profiluri operaționale solicitante adoptă din ce în ce mai mult această metodă de antrenare față de sistemele tradiționale de curele.

2. Mecanica deplasării pozitive rotative cu cuplare directă

Suflante cu rădăcini cu cuplare directăfuncționează pe principiul deplasării pozitive, utilizând rotoare cu doi sau trei lobi care se rotesc în direcții opuse într-o carcasă prelucrată cu precizie. Cuplarea directă asigură că aceste rotoare mențin sincronizarea exactă, acționate de angrenaje de sincronizare care împiedică contactul metal cu metal. Pe măsură ce lobii se rotesc, ei captează un volum fix de aer la orificiul de admisie și îl transportă pe partea de refulare, unde este expulzat împotriva presiunii sistemului.

Avantajul mecanic cheie constă în cuplarea în sine. Un cuplaj flexibil, deseori de tip taper-lock, conectează arborele motorului de arborele suflantei, găzduind dezechilibre minore în timp ce transmite eficient cuplul. Această transmisie directă elimină alunecarea inerentă sistemelor de curele, asigurând că suflantul funcționează precis la viteza proiectată, care se corelează direct cu un debit volumetric garantat. Această caracteristică este esențială pentru procesele care necesită o alimentare constantă cu aer măsurat, cum ar fi reactoarele cu dozare chimică sau cu pat fluidizat.

3. Avantaje de performanță față de sistemele cu curea

Atunci când evaluăm suflantele cu rădăcini cu cuplare directă față de omologii acționați cu curea, apar mai mulți diferențieri de performanță. În primul rând, cuplarea directă elimină tensionarea și uzura curelelor, ceea ce nu numai că reduce frecvența de întreținere, ci și previne pierderea treptată a eficienței pe măsură ce curelele se întind în timp. În al doilea rând, absența unui ansamblu de curele și scripete reduce amprenta și greutatea generală a unității, simplificând instalarea și integrarea în structuri compacte ale instalației.

În plus, sistemele cu acționare directă prezintă niveluri mai scăzute de vibrații și funcționează mai silențios, contribuind la un mediu de lucru mai sigur și mai confortabil. Complexitatea mecanică redusă înseamnă că mai puține componente sunt supuse defecțiunii, sporind fiabilitatea generală a sistemului. În aplicațiile în care spațiul este restrâns sau în care este necesară funcționarea continuă, la sarcină mare, cuplarea directă oferă un avantaj decisiv atât în ​​ceea ce privește stabilitatea performanței, cât și costurile ciclului de viață.

4. Instalare și aliniere: Precizie pentru longevitate

Implementarea cu succes aSuflante cu rădăcini cu cuplare directăse bazează pe o instalare meticuloasă, în special pentru alinierea arborelui. Chiar și nealinierea minoră poate induce vibrații excesive, uzură prematură a rulmenților și oboseala cuplajului. Cele mai bune practici din industrie impun ca jumătățile de cuplare să fie instalate cu o fixare prin interferență, care necesită adesea încălzire controlată, pentru a asigura o conexiune sigură la arbori.

Alinierea corectă implică verificarea atât a deviațiilor unghiulare, cât și a decalajului. Pentru o durată de viață optimă, citirea totală a indicatorului (TIR) ​​de pe butucii de cuplare nu trebuie să depășească 0,005 inchi (0,13 mm), iar abaterea paralelă a fețelor de cuplare trebuie să fie de 0,001 inci (0,03 mm). În plus, este esențial să se stabilească decalajul axial corect între jumătățile de cuplare pentru a permite dilatarea termică a arborilor în timpul funcționării, prevenind încărcarea de tracțiune care ar putea deteriora componentele interne ale suflantei. Se recomandă utilizarea unui cuplaj cu blocare conică pentru a asigura transmisia pozitivă a cuplului și îndepărtarea ușoară.

5. Protocoale de întreținere pentru unitățile cu acționare directă

În timp ce suflantele cu cuplare directă Roots necesită intervenții mai puțin frecvente decât unitățile cu curea, un program de întreținere structurat este esențial. Domeniile principale de interes includ lubrifierea cutiei de viteze și a rulmenților, inspecția cuplajului și verificarea alinierii. Schimbările regulate de ulei folosind lubrifiantul recomandat de producător previn uzura angrenajului și asigură funcționarea fără probleme.

Verificările periodice ale cuplajului ar trebui să includă inspecție vizuală pentru uzură sau fisuri și re-strângerea elementelor de fixare la valorile specificate. Monitorizarea vibrațiilor poate servi ca un instrument de întreținere predictiv, detectând semnele timpurii de dezechilibru sau nealiniere. În plus, asigurarea că filtrul de aer de admisie este curat și neobstrucționat va proteja rotoarele de deteriorarea particulelor, menținând ieșirea de aer curată, fără ulei, care este un semn distinctiv al acestor suflante.

• Zilnic:Verificați nivelurile de ulei, ascultați zgomote neobișnuite, monitorizați presiunea și temperatura de refulare.
• Lunar:Inspectați cuplajul pentru uzură, verificați alinierea, curățați filtrul de aer.
• Trimestrial:Schimbați uleiul de viteze, verificați rulmenții, verificați cuplul tuturor elementelor de fixare.
• Anual:Revizuire completă, inclusiv măsurarea jocului rotorului și înlocuirea etanșării.

6. Aplicații industriale critice

Designul robust și performanța fiabilă a suflantelor cu rădăcini cu cuplare directă le fac indispensabile într-o gamă largă de sectoare. În tratarea apelor uzate, acestea asigură aerarea esențială pentru digestia aerobă, asigurând descompunerea biologică a materiei organice. În industria acvaculturii, acestea mențin nivelurile critice de oxigen dizolvat în iazuri și rezervoare, având un impact direct asupra sănătății și randamentului stocurilor.

Pentru manipularea materialelor în vrac, aceste suflante sunt utilizate în sistemele de transport pneumatic pentru a transporta ciment, cereale, materiale plastice și alte pulberi prin conducte. Fluxul de aer stabil, de înaltă presiune, asigură transferul consistent și eficient al materialului pe distanțe lungi. Alte aplicații cheie includ alimentarea cu aer de ardere în cuptoare, amplificarea gazului în uzinele petrochimice și operațiunile de ambalare în vid, demonstrând versatilitatea acestei tehnologii în spectrul industrial.

Sectoare cheie de aplicare:Aerarea apelor uzate · Acvacultură · Transport pneumatic · Industria cimentului · Centrale electrice · Procesare chimică · Manipulare biogaz

7. Specificații tehnice cheie și ghid de selecție

Selectând dreaptaSuflante cu rădăcini cu cuplare directăpentru o aplicație necesită o analiză atentă a debitului, a presiunii și a cerințelor de putere. Unitățile tipice oferă debite care variază de la 0,6 m³/min până la peste 120 m³/min, cu presiuni de refulare de până la 98 kPa. Puterea motorului se poate întinde de la 1,1 kW pentru unitățile mai mici până la peste 185 kW pentru modelele industriale la scară largă.

Când specificați o suflantă, luați în considerare presiunea diferențială necesară, debitul dorit la acea presiune și condițiile ambientale de funcționare. Designul rotorului cu trei lobi a devenit standardul industrial pentru caracteristicile sale de pulsație îmbunătățite și eficiența în comparație cu modelele mai vechi cu doi lobi. Consultarea curbelor de performanță și a fișelor tehnice este crucială pentru a vă asigura că suflanta selectată funcționează la punctul său de eficiență optimă, oferind servicii de încredere pentru aplicația dorită.
